SGT-320PW6

  Teknik Doküman

SGT-320PW6

Motor : PERKINS
Alternatör : WEG
  Teknik Doküman


Standby
318.4 kVA
Prime
291.06 kVA
Frekans
60
Voltaj
380/220
Faz
3
Güç Faktörü
0.8 kVA
SGT-320PW6

Teknik Özellikler

Motor Özellikleri

Motor Marka
PERKINS
Motor Model
1506A-E88TAG3
Standby Güç (kWm/hp)
297 /398,28
Motor Devri (r.p.m)
1800
Silindir Hacmi (L)
8.8
Silindir Sayısı
6-L
Bore x Stroke (mmxmm)
112 x 149
Sıkıştırma Oranı
16,1:1
Governor Tipi
Elektronik
Emme Sistem
Turboşarj-Intercooler
Enjeksiyon Sistem Tipi
Direkt
Soğutma Sistemi
Su Soğutmalı
Elektrik Sistem (VDC)
24
Yağ Kapasitesi (L)
41
Soğutma Suyu Kapasitesi (L)
29.6
Yakıt Tankı Kapasitesi (L)
500
Maks. Egzoz Gazı Sıcaklığı (°C)
496
Maks. Egzoz Gazı Debisi (m3/h)
2934
Maks. Geri Tepme Basıncı (kPa)
10
Soğutma Fanı Debisi (m3/min)
482
Yakıt Sarfiyatı %50 (L/h)
33.1
Yakıt Sarfiyatı %75 (L/h)
47.5
Yakıt Sarfiyatı %100 (L/h)
63.1
Silindir Gömlek Tipi
Islak Tip-Değiştirilebilir
Hava Filtresi Tipi
Kuru Tip-Değiştirilebilir
Radyatör Tipi
Tropikal Tip-50 °C

Alternatör Özellikleri

Marka
WEG
Model
250MI00AI
Frekans (Hz)
60
Nominal Güç (kVA)
305
Nominal Voltaj (V)
380
Faz
3
Regülasyon
AVR
Voltaj Regülasyonu
± 0,5%
Kısa Devre Akımı
250% In
Yalıtım Sistemi
Class H
Koruma Sınıfı
IP 23
Güç Faktörü
0.8
Verimlilik (%)
91.6
THD
<3%
Bağlantı Şekli
Yıldız Bağlantı
Bağlantı Sayısı
12
Kutup Sayısı
4 pole
Yatak Tipi
Tek Yataklı

Açık Tip Jeneratör Boyutlar ve Ağırlık

Genişlik (mm)
1300
Boy (mm)
2700
Yükseklik (mm)
1898
Ağırlık (Kg)
2400
Yakıt Tankı Kapasitesi (L)
500

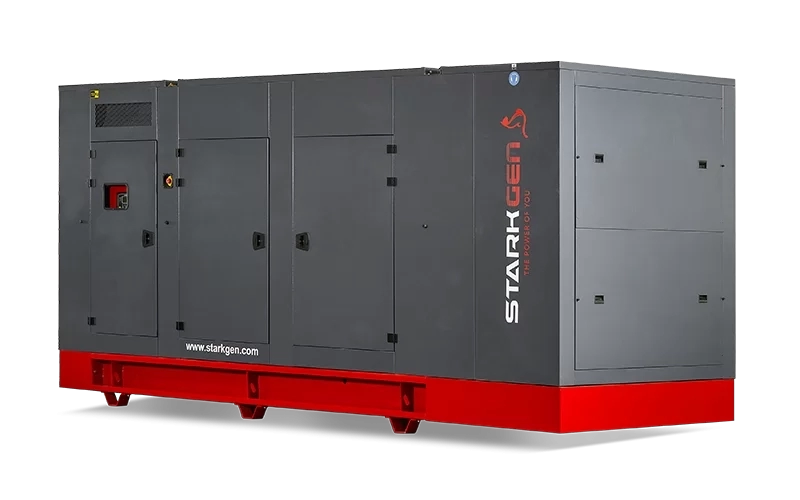

Kapalı Tip Jeneratör Boyutlar ve Ağırlık

Genişlik (mm)
1300
Boy (mm)
4000
Yükseklik (mm)
2150
Ağırlık (Kg)
2680
Yakıt Tankı Kapasitesi (L)
500
