SGT-575SX

  Teknik Doküman

SGT-575SX

Motor : SDEC
Alternatör : Lynx
  Teknik Doküman


Standby
575 kVA
Prime
520 kVA
Frekans
50
Voltaj
400/231
Faz
3
Güç Faktörü
0.8 kVA
SGT-575SX

Teknik Özellikler

Motor Özellikleri

Motor Marka
SDEC
Motor Model
SC25G690D2
Standby Güç (kWm/hp)
505/677
Motor Devri (r.p.m)
1500
Silindir Hacmi (L)
25.8
Silindir Sayısı
12 L
Bore x Stroke (mmxmm)
135 x 150
Sıkıştırma Oranı
16.0 : 1
Governor Tipi
Elektronik
Emme Sistem
Turboşarj-Intercooler
Enjeksiyon Sistem Tipi
Direkt
Soğutma Sistemi
Su Soğutmalı
Elektrik Sistem (VDC)
24
Yağ Kapasitesi (L)
65
Soğutma Suyu Kapasitesi (L)
147
Yakıt Tankı Kapasitesi (L)
1200
Maks. Egzoz Gazı Sıcaklığı (°C)
650
Maks. Egzoz Gazı Debisi (m3/h)
5496
Maks. Geri Tepme Basıncı (kPa)
6
Soğutma Fanı Debisi (m3/min)
868.8
Yakıt Sarfiyatı %50 (L/h)
60.7
Yakıt Sarfiyatı %75 (L/h)
85.9
Yakıt Sarfiyatı %100 (L/h)
113.8
Silindir Gömlek Tipi
Islak Tip-Değiştirilebilir
Hava Filtresi Tipi
Ağır Hizmet Tipi
Radyatör Tipi
Tropikal Tip-50 °C

Alternatör Özellikleri

Marka
Lynx
Model
LX354E
Frekans (Hz)
50
Nominal Güç (kVA)
610
Nominal Voltaj (V)
400
Faz
3
Regülasyon
AVR
Voltaj Regülasyonu
± 1%
Kısa Devre Akımı
100% In
Yalıtım Sistemi
Class H
Koruma Sınıfı
IP 23
Güç Faktörü
0.8
Verimlilik (%)
94.9
THD
<1.5%
Bağlantı Şekli
Yıldız Bağlantı
Bağlantı Sayısı
12
Kutup Sayısı
4 pole
Yatak Tipi
Tek Yataklı

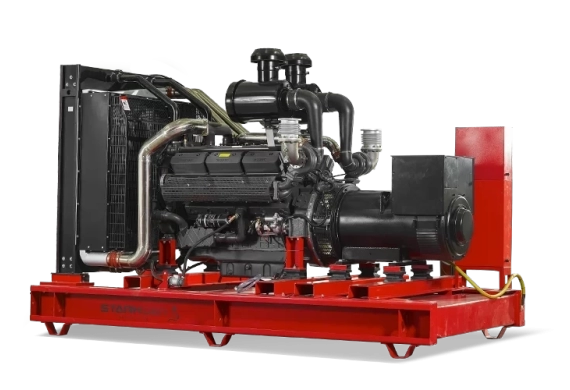

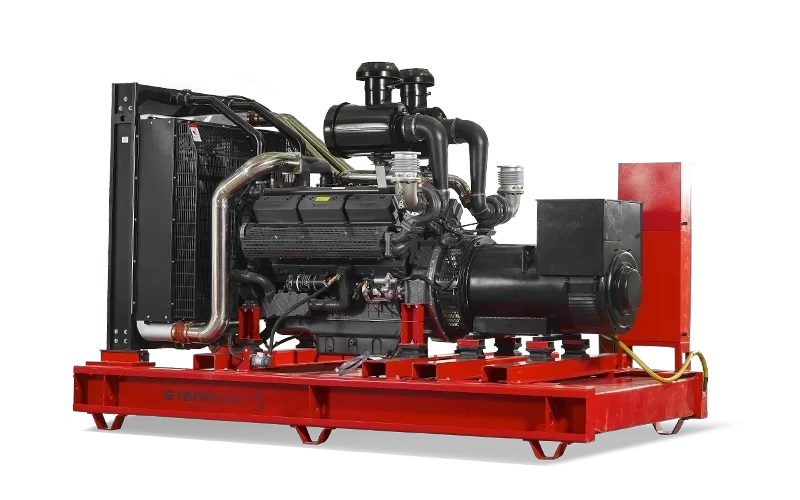

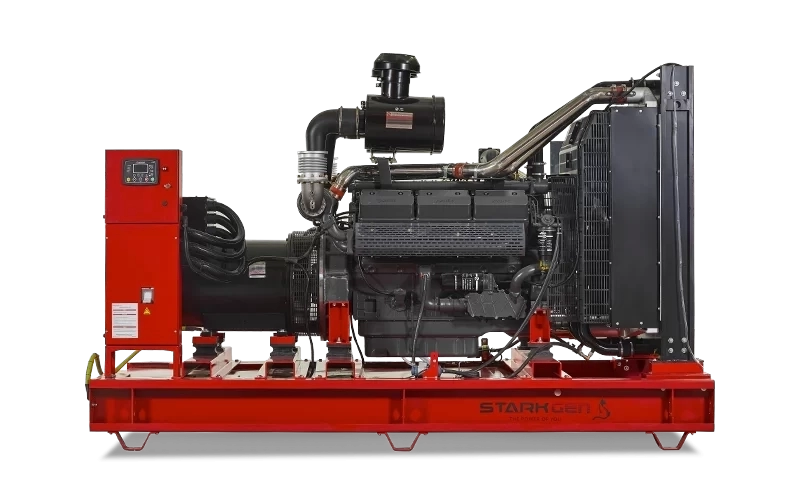

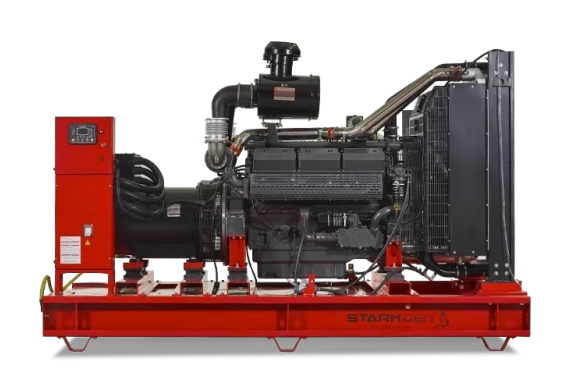

Açık Tip Jeneratör Boyutlar ve Ağırlık

Genişlik (mm)
1900
Boy (mm)
3600
Yükseklik (mm)
2300
Ağırlık (Kg)
4840
Yakıt Tankı Kapasitesi (L)
1200

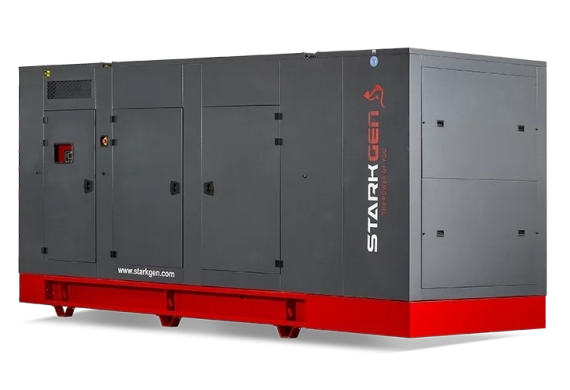

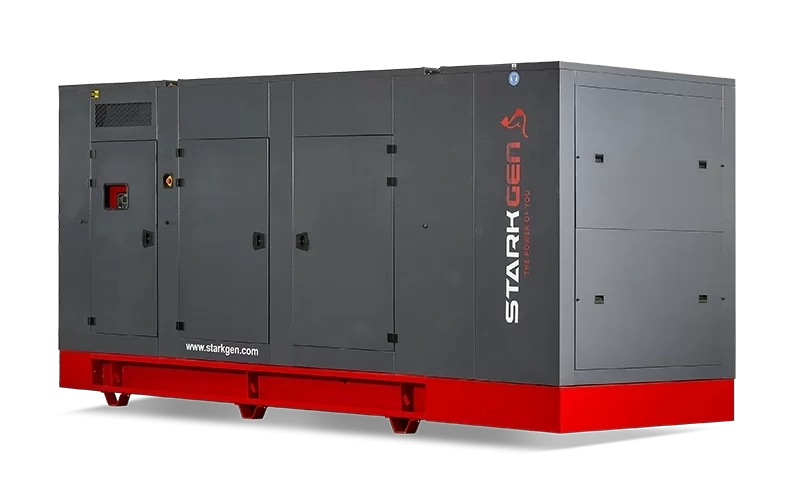

Kapalı Tip Jeneratör Boyutlar ve Ağırlık

Genişlik (mm)
1900
Boy (mm)
5200
Yükseklik (mm)
3110
Ağırlık (Kg)
5820
Yakıt Tankı Kapasitesi (L)
1200
