SGT-765PL6

  Teknik Doküman

SGT-765PL6

Motor : PERKINS
Alternatör : Leroy Somer
  Teknik Doküman


Standby
767 kVA
Prime
697 kVA
Frekans
60
Voltaj
380/220
Faz
3
Güç Faktörü
0.8 kVA
SGT-765PL6

Teknik Özellikler

Motor Özellikleri

Motor Marka
PERKINS
Motor Model
2806A-E18TAG3
Standby Güç (kWm/hp)
678,2 /909,47
Motor Devri (r.p.m)
1800
Silindir Hacmi (L)
18.13
Silindir Sayısı
6-L
Bore x Stroke (mmxmm)
145 x 183
Sıkıştırma Oranı
14,5:1
Governor Tipi
Elektronik
Emme Sistem
Turboşarj-Intercooler
Enjeksiyon Sistem Tipi
Direkt
Soğutma Sistemi
Su Soğutmalı
Elektrik Sistem (VDC)
24
Yağ Kapasitesi (L)
62
Soğutma Suyu Kapasitesi (L)
61
Yakıt Tankı Kapasitesi (L)
1200
Maks. Egzoz Gazı Sıcaklığı (°C)
542.8
Maks. Egzoz Gazı Debisi (m3/h)
8142
Maks. Geri Tepme Basıncı (kPa)
6.9
Soğutma Fanı Debisi (m3/min)
852
Yakıt Sarfiyatı %50 (L/h)
72
Yakıt Sarfiyatı %75 (L/h)
104
Yakıt Sarfiyatı %100 (L/h)
144
Silindir Gömlek Tipi
Islak Tip-Değiştirilebilir
Hava Filtresi Tipi
Kuru Tip-Değiştirilebilir
Radyatör Tipi
Tropikal Tip-50 °C

Alternatör Özellikleri

Marka
Leroy Somer
Model
TAL049B
Frekans (Hz)
60
Nominal Güç (kVA)
725
Nominal Voltaj (V)
380
Faz
3
Regülasyon
AVR
Voltaj Regülasyonu
± 0.8 %
Kısa Devre Akımı
100% In
Yalıtım Sistemi
Class H
Koruma Sınıfı
IP 23
Güç Faktörü
0.8
Verimlilik (%)
93.7
THD
< 3.5 %
Bağlantı Şekli
Yıldız Bağlantı
Bağlantı Sayısı
6
Kutup Sayısı
4 pole
Yatak Tipi
Tek Yataklı

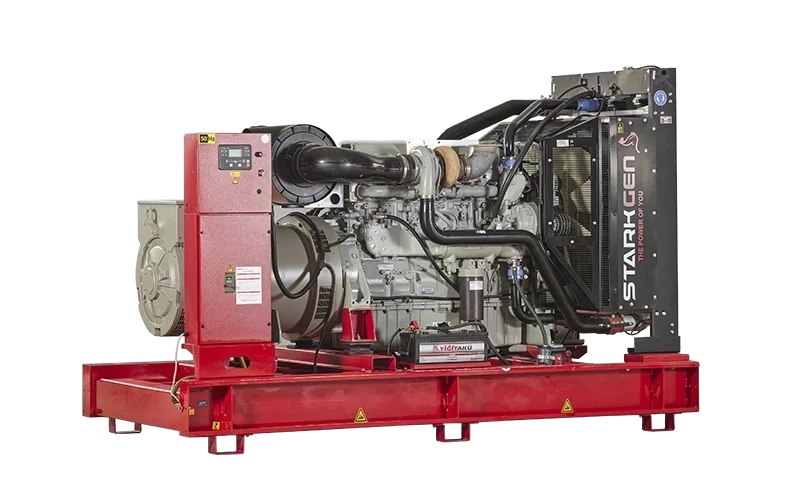

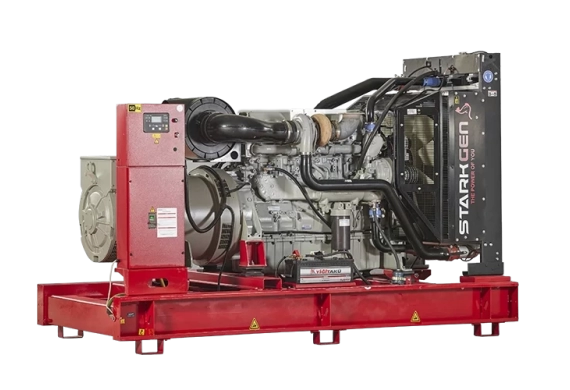

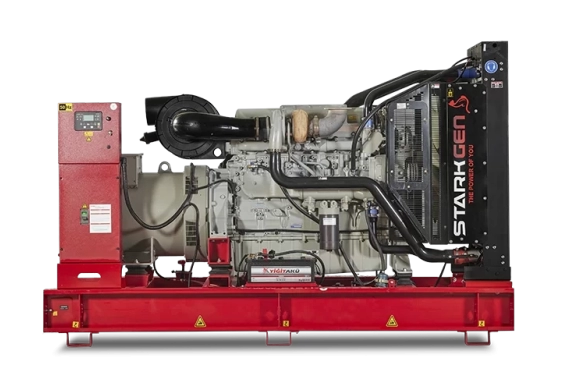

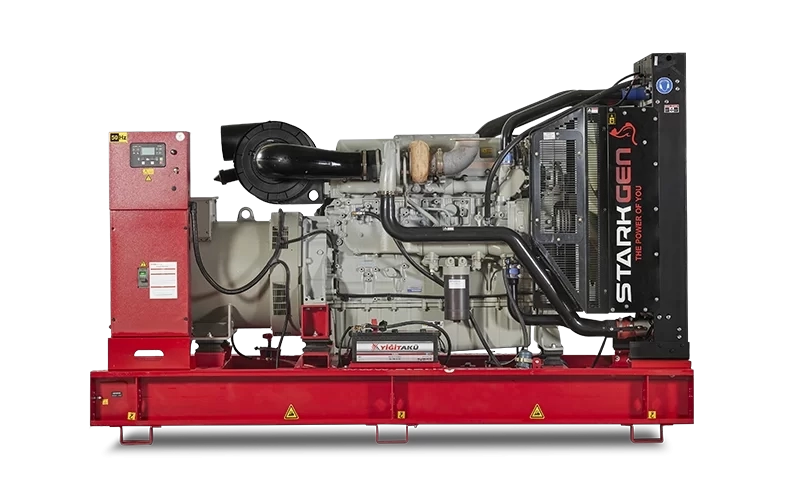

Açık Tip Jeneratör Boyutlar ve Ağırlık

Genişlik (mm)
1900
Boy (mm)
3600
Yükseklik (mm)
2253
Ağırlık (Kg)
5020
Yakıt Tankı Kapasitesi (L)
1200

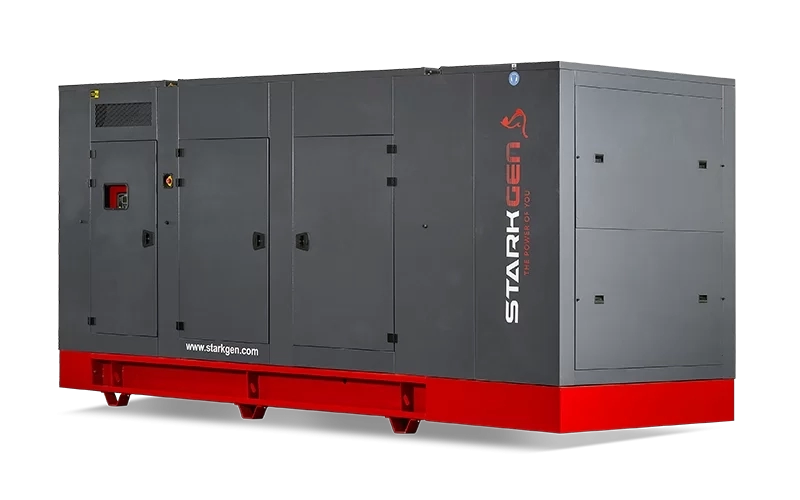

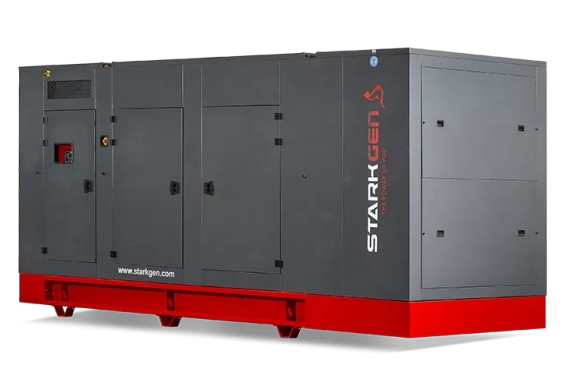

Kapalı Tip Jeneratör Boyutlar ve Ağırlık

Genişlik (mm)
1900
Boy (mm)
5200
Yükseklik (mm)
3110
Ağırlık (Kg)
7950
Yakıt Tankı Kapasitesi (L)
1200
